Fixation Console.




Matériel utilisé :

  1. Environ 10 Rivets.
  2. 4 Vis tête cruciforme ou BTR de préférence noir.
  3. 2 Vis carrosserie ou bois de gros Diamètre.
  4. Plaque d'alu 20x50mm ép. 1 voir 1,5 mm.
  5. Barre d'alu en U 30x20 de petite section.
  6. Barre de fer en un de 100x30 (environ).

Outils utilisés :

  • Scie.
  • Riveteuse.
  • Tournevis.
  • Clé BTR.
  • Perceuse.
  • Forêt adapté au Rivets.

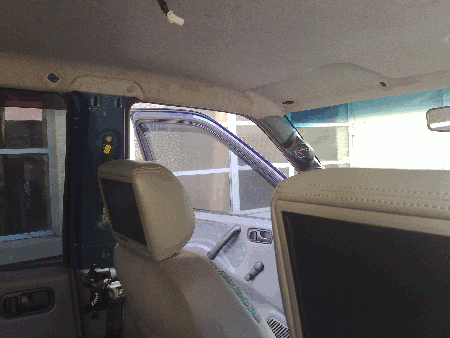

Pour commencer il faut enlever toutes les garnitures autours du ciel de toit :

montage console toit terrano

Je n'ai pas enlevé la partie du coffre.

montage console toit terrano

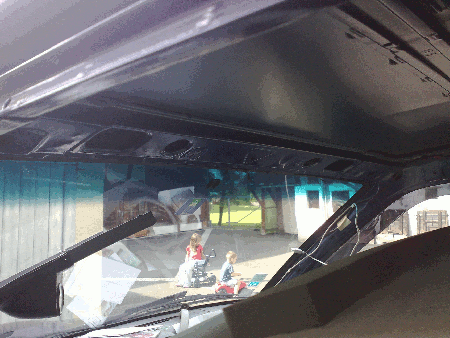

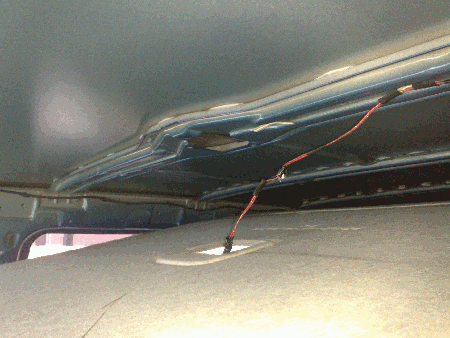

Faire tomber le ciel de toit :

montage console toit terrano

montage console toit terrano

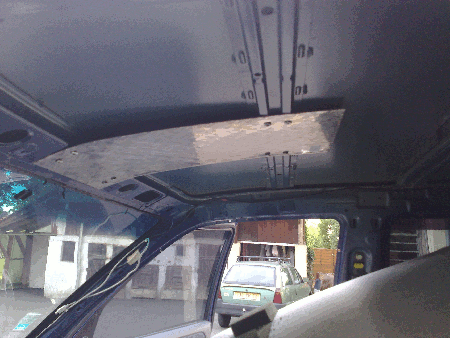

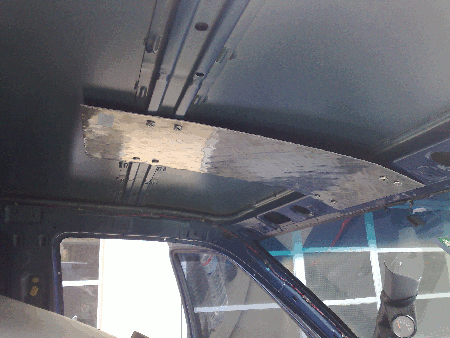

Positionner la plaque d'alu pour bien la centrer perçage & rivetage. J'ai commencé par l'avant.

montage console toit terrano

Prendre les mesures ou elle se trouve exactement. Pour ne pas se tromper, une fois le ciel de toit remis en place.

montage console toit terrano

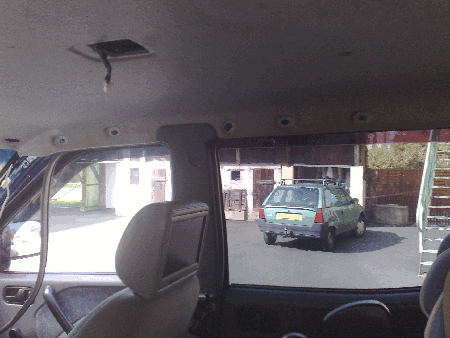

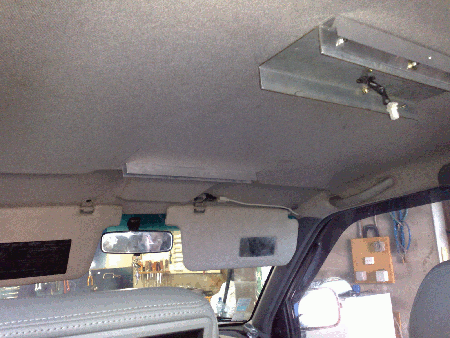

Remonter le ciel de toit ainsi que toutes les garnitures. Pour les pare-soleils, j'ai du faire des cales pour les parties les plus au centre (fait en plexi/récupe). Mauvais calcul au niveau de la conception de la console.

montage console toit terrano

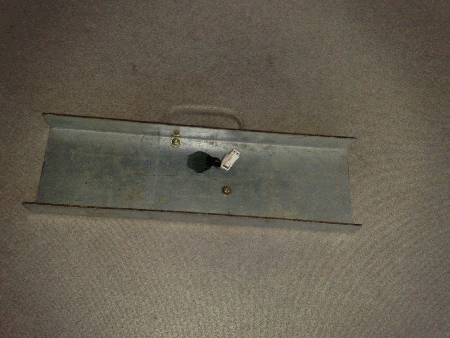

Prendre le fer en "U" de 100x30. Le placer pour voir ou il faut percer pour les vis ainsi que le câble du plafonnier. Remarque, vous pouvez le préparer à l'avance.

Le fixer.

montage console toit terrano

montage console toit terrano

montage console toit terrano

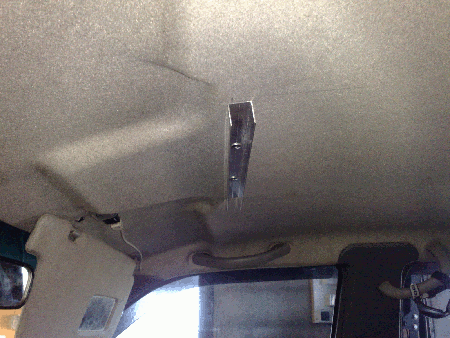

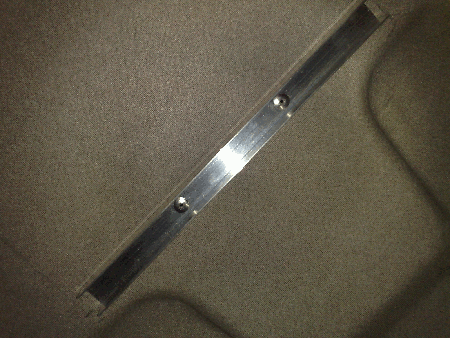

Préparer le "U" en Alu. Pour le fixer j'ai présenté la console, pris les mesures, quelques traces de crayons. Perçage une fois que la barre est centré. Rivetage

montage console toit terrano

montage console toit terrano

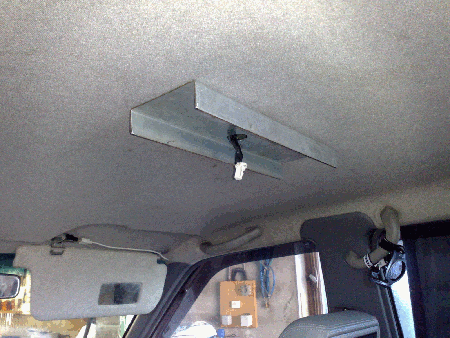

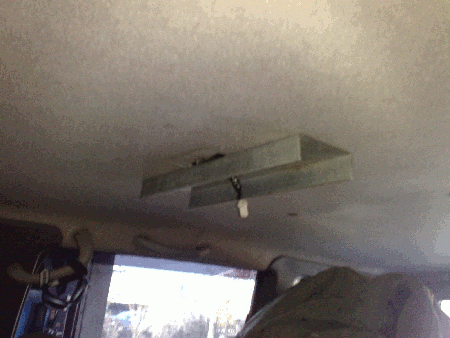

Prendre la longueur de la console intérieure. Rajouter la dernière barre en Alu. Si besoin est, mettre des cales.

montage console toit terrano

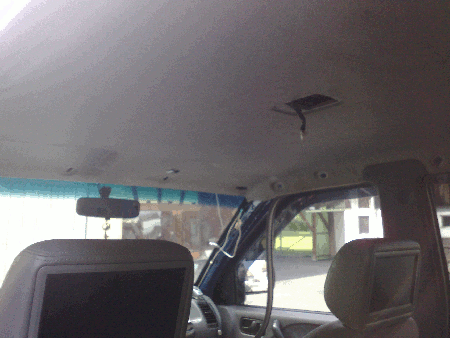

Découpage d'un carré dans le ciel de toit pour le passage des câbles.

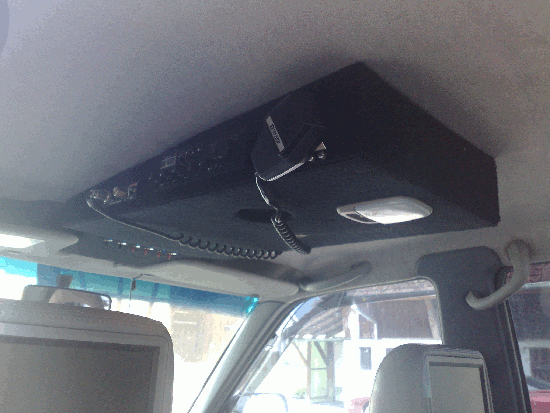

Pour maintenir la console, j'ai utilisé les Vis noir à chaque coin AV & AR de la console. Vissé dans les "U" en Alu.

montage console toit terrano
